Комплексный нефтяной терминал (КНТ)

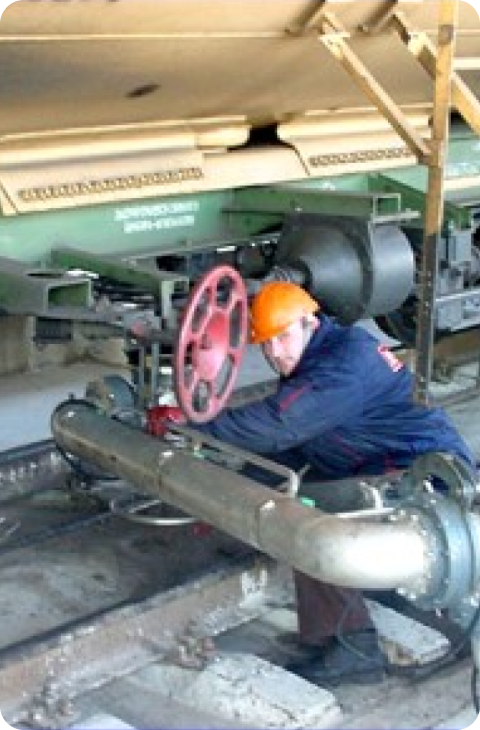

Предназначена для проведения сливо-наливных операций в железнодорожные цистерны, полностью автоматизирована и позволяет осуществлять точный учет отпускаемых нефтепродуктов. Система налива в ж/д цистерны полностью автоматизирована и позволяет осуществлять точный учет отпускаемых нефтепродуктов. Слив и налив нефтепродуктов в ж/д цистерны герметичный. Перед тем как слить нефтепродукты, берутся пробы, и если они соответствуют техническим условиям, начинается разгрузка.

Установка налива в автоцистерны предназначена для отпуска светлых нефтепродуктов в автомобильные цистерны и учета отпускаемых нефтепродуктов в единицах массы. Установка налива светлых нефтепродуктов оборудована наливными устройствами, обеспечивающими герметичный налив, с отводом вытесняемых паров в систему уравнивания давления паров всей нефтебазы.

Отгрузка нефтепродуктов из ж/д цистерн и подача их в резервуарные парки, а также налив в танкеры осуществляется насосами, установленными в двух технологических насосных станциях. По технологическим трубопроводам нефтепродукты поступают в резервуары. Для каждого вида продуктов предусмотрены самостоятельные трубопроводы.

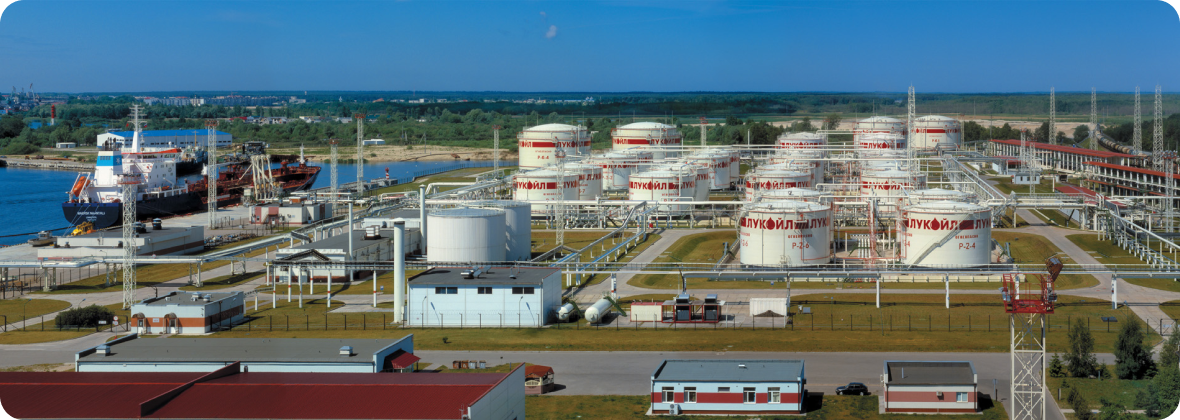

Для каждого продукта предусмотрена своя группа резервуаров. Все резервуары объединены между собой газоуравнительной линией, в которой подается азот. Такое хранение нефтепродуктов принято называть хранением под азотной подушкой. Азотная подушка значительно сокращает выброс в атмосферу вредных веществ и снижает взрывоопасность технологических объектов. Давление азота в системе поддерживается автоматически. На случай разлива нефтепродуктов резервуары установлены в стаканы, имеющие бетонное водонепроницаемое покрытие. Высота стенки рассчитана таким образом, чтобы в случае аварии вместить максимальный объем пролитого продукта. Вторым обвалованием являются автодороги, поднятые по отношению к паркам, что исключает дальнейший разлив и попадание нефтепродуктов в воду и почву.

Два оператора полностью контролируют работу терминала. Схемы, обзорные кадры каждого участка и остальная информация поступают на экран. Из пункта управления нефтебазой осуществляется управление всеми задвижками на линиях трубопроводов, управление насосами, приемом топлива, перевалкой. КИП позволяют контролировать основные технологические параметры оборудования. В систему управления терминалом поступают параметры уровня, температуры и плотности нефтепродуктов каждого резервуара и рассчитывается масса, объем. Система обеспечивает безопасную безаварийную работу оборудования, сводит до минимума ручной труд, способствует уменьшению воздействия на окружающую среду.

По техническим трубопроводам нефтепродукты насосами подаются в танкеры. Налив осуществляется с помощью стендеров, конструкция которых исключает самопроизвольное отсоединение от танкера во время загрузки.
