Московский нефтеперерабатывающий завод

• Замена действующей АСУ ТП установки ЭЛОУ-АВТ-6 на комплексную распределенную систему управления;


• Выполнение комплекса работ по замене центральной части системы управления установки ЛЧ-35/11-1000 (риформинг) на электронную, распределенную, микропроцессорную систему управления;


• Разработка и внедрение измерительно-вычислительного комплекса автоматизированной системы контроля и противоаварийной защиты компрессоров на установках каталитического риформинга ЛЧ35-11/1000 и каталитического крекинга Г 43107.

ИВК «ПИК-УПВК»

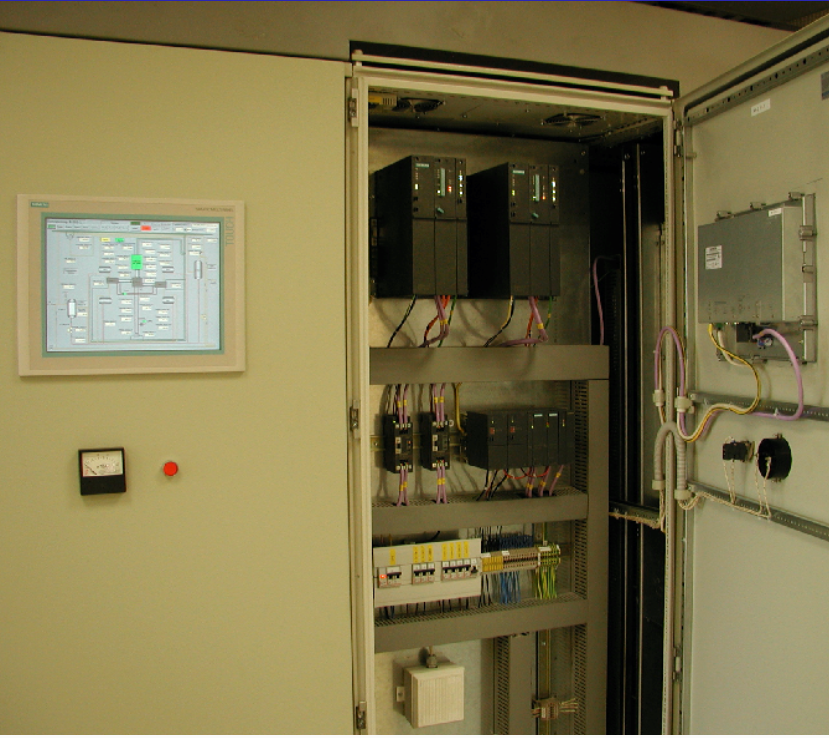

ИВК АСК и ПАЗ разработан на основе программируемых контроллеров SIMATIC S7-400H для системы ПАЗ и S7-300 для системы контроля и промышленных сетей SIMATIC NET PROFIBUS DP и SIMATIC NET INDDUSTRIAL ETHERNET.

ИВК АСК и ПАЗ разделен на две независимо работающие подсистемы: противоаварийной защиты (ПАЗ) и автоматизированной системы контроля (АСК).

Промышленные сети SIMATIC NET имеют большой запас по производительности сетей и вычислительным ресурсам процессора, что позволяет при необходимости существенно расширить систему без изменения структуры, и обеспечивает высокое быстродействие.

Интерфейс оператора разработан на базе стандартных серийных программных продуктов компании Siemens. SCADA WIN CC обеспечивает визуализацию процессов и ограничение уровня доступа, что позволяет обеспечить защиту от несанкционированного доступа.

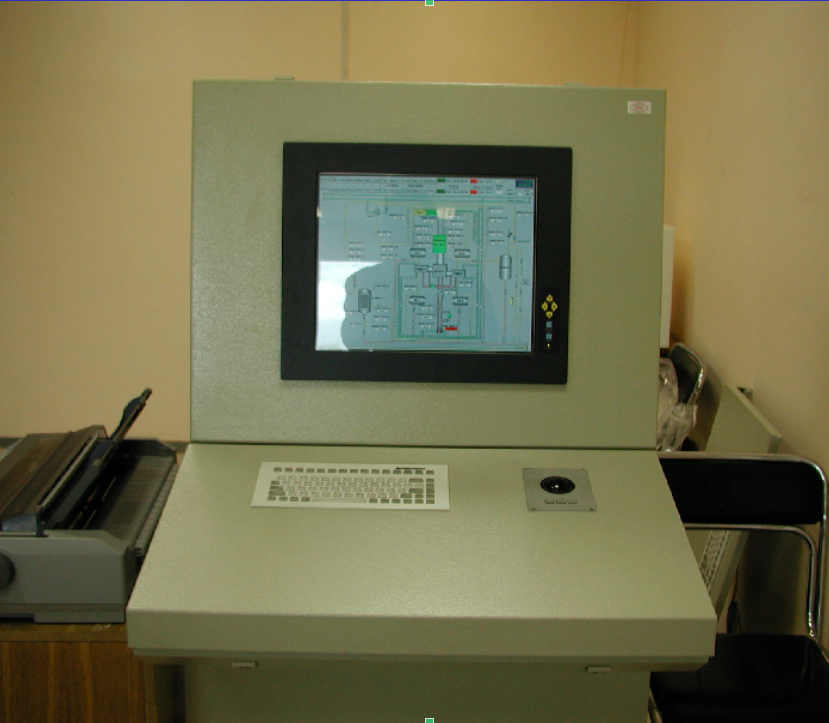

На рабочей станции ПК-АРМ1 оператора выполняется проект в среде Runtime. Проект выполняется в параллельном режиме на ПК-АРМ2, расположенном в операторной установки производства водорода. Дисплеи оператора МР 370-1, МР 370-2 компрессоров В-101-1, В-101-р и работают автономно, независимо от рабочих станций.

Режимные листы (отчеты) формируются в автоматическом режиме по окончании смены и выводятся на печать по запросу оператора. Осуществляется печать режимных листов.
